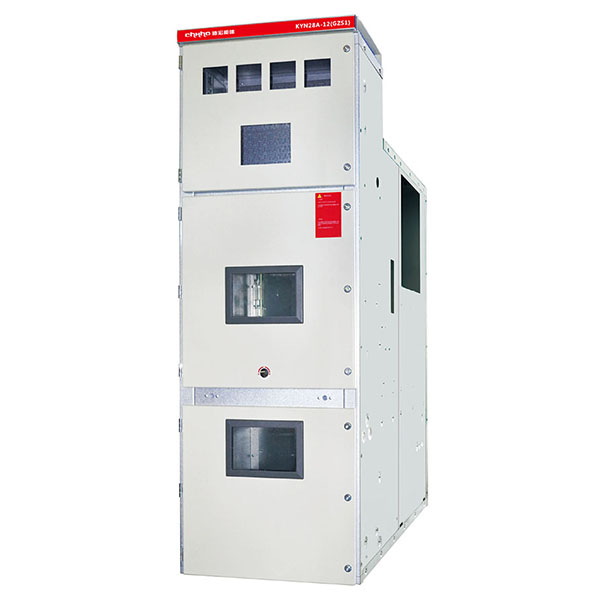

KYN28A-12(GZS1)鎧裝型移開式交流金屬封閉開關設備柜體
KYN28A-12型鎧裝移開式交流金屬封閉開關設備系三相交流50Hz、額定電壓12kV的戶內成套配電裝置。作為發電廠、變 電站及工礦企業接受和分配電能之用，并具有對電路實行控制、保護和監測等功能。
結構說明
開關柜按GB3906的要求進行設計。整體由柜體和可抽出部件（手車）組成，柜體結構采用敷鋁鋅板或鍍鋅板用螺栓栓接組 裝而成，開關柜分隔為斷路器室、母線室、電纜室和儀表室，所有金屬構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋 放通道，在電纜室內可設置10×60mm的接地母線。
主要特點
1、簡單有效地“五防”閉鎖，防止誤操作；
2、可配用VS1-12(ZN63A)、VD4、ZN12、3AH、VB2及VEP真空斷路器、VA7真空接觸器等；
3、可配用電壓互感器手車、計量手車、隔離手車、熔斷器手車等，相同用途的手車具有互換性；
4、柜體可靠墻安裝、柜前維護，減少占地面積；
5、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生；
6、電纜室空間充裕、可連接多根電纜；
7、外殼防護等級為IP4X，手車室門打開及各隔室間防護等級為IP2X；
8、材質可選用鍍鋅板或敷鋁鋅板制作；
9、手車可配電動底盤車，實現遠方控制；
10、接地開關可配電動操動機構，方便遠方操控。
柜體尺寸
| 高 × | 寬 × | 深 |
| 2300 | 650 | 1500,1660 |
| 2300 |
800 |
1500,1660 |
| 2300 | 1200 | 1500,1660 |
